SOLIDWORKS2017钣金零件工具

在SOLIDWORKS中进行钣金（sheet metal）零件的设计是比较普遍的，因为它是一款非常实用且有趣的工具，有点类似于小朋友玩的折纸游戏，按照步骤一步一步地折出想要的钣金形状。使用SOLIDWORKS钣金功能需要先在设置中添加钣金命令管理器选项卡，然后才能看到钣金功能选项，默认设置中是不显示钣金功能的。

下面为大家简单介绍钣金功能的使用：



Solidworks应当如何建立钣金零件：

1、首先打开SOLIDWORKS软件，新建一个钣金零件，再点击“确定”；

2、鼠标移动端到“commandManager”命令栏上单击鼠标右键，在弹出的对话框中选取“钣金”选项；

3、这时候您的“commandManager”命令栏出现了“钣金”选项，现在就可以直接新建草图，作为钣金的基体；

4、钣金草图绘制完成后，用鼠标左键单击“钣金”选项，再点击其中的“基体法兰/薄片”选项；

5、鼠标移动到左侧弹出的对话框中，点击填入钣金厚度，再用鼠标左键单击“确定”即可；

6、得到钣金零件后，屏幕左侧有钣金零件的特征，并且“钣金”功能组内的图标全部显示为可用，这时候建立钣金零件的任务就完成了。

注意事项：

如果“commandManager”命令栏已经有“钣金”选项栏，那么可以省略第二步



Solidworks钣金成型工具(forming tool)的使用：

1、建立“成型工具”，首先需要拉伸实体，然后进行边缘倒角处理；

2、首先拉伸实体；

3、倒角处理，倒角大小为0.25inch（英寸）；

4、切除多余的部分；

5、然后找到成型工具，定义停止面（stopping   face），记住要保存文件；

6、将建立好的钣金成型工具添加到设计库中；

7、然后就可以利用设计库中建立好的成型工具来继续接下来的设计了。新建一个钣金件，钣金厚度为 0.2 inch（为什么我只说了这个尺寸呢，之前提到前面倒角为0.25inch，当钣金厚度大于或等于0.25的时候，这个时候会出错，有兴趣的可以试一下）拉伸出来的不能使用成型工具；

8、直接从设计库中拖出刚刚建立的钣金成型工具到现在实体就可以了。

注意事项：

钣金厚度要小于倒角大小

记得打开forming tool folder



用Solidworks如何做钣金展开：

1、首先打开SolidWorks软件如下图所示，点击新建文件；

2、选择一个基准面再点草图按钮，就可以开始绘制草图啦；

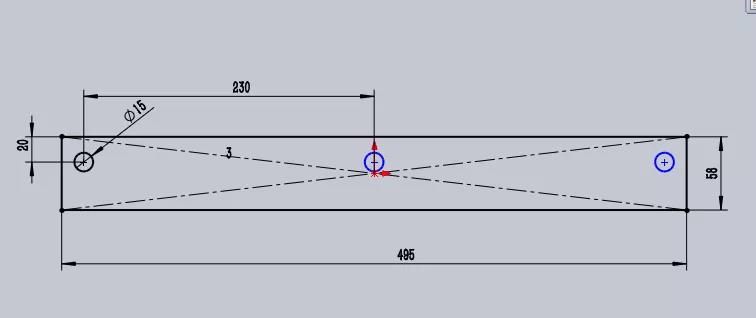

3、先绘制主视图495*58这个面为基体；

4、选择草图；

5、鼠标点击基体法兰；

6、如果找不到基体法兰这个选项，也可以从插入-钣金-基体法兰，里面找到；

7、选择草图点击基体法兰后，按照下图左侧设置好参数；

8、点击绿色√ 选择“确定”，如下图所示；

9、选择左侧边线法兰（也可以从插入-钣金-边线法兰，进入选择）；

10、点击左侧边线法兰后会弹出以下设置框，按图所示进行设置：

序号1：你在哪个边上折弯就选择哪条边

序号2：为要折弯的角度

序号3：要折弯的长度（外包尺寸）

序号4：生产边线法兰相对基体法兰的位置

设置好后点击绿色√号选择确定按钮；

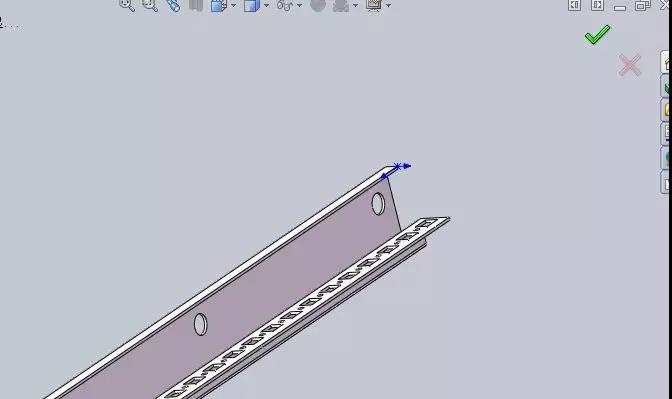

11、继续用边线法兰生成其他边；



12、然后用拉伸切除的方法画圆孔及方孔；

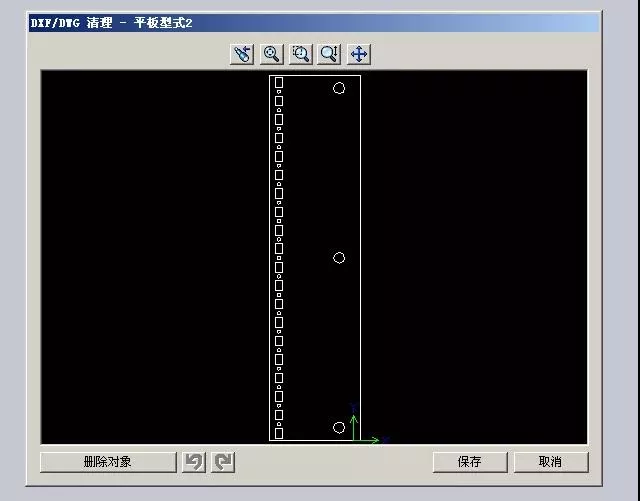

13、展开生成CAD格式再点击另存为；

14、另存注意选择DWG格式；

15、点击绿色√选择确定；

16、点击保存即可，这样就生成了CAD格式的展开；





以上是三个钣金设计案例的简单介绍，如果您对SOLIDWORKS钣金设计还有其他想了解和学习的，可以联系众联亿诚，我们将竭诚为您解答。
