Abaqus之CAE前处理功能

Abaqus软件作为达索公司畅销软件之一，其功能也是相当强大的，其中CAE前处理功能，在2020新出版本中也得到了更新，我们来看看与2020年之前的版本有什么不同吧：

（1）切分实体不需封闭的草图曲线

以前版本，切分实体，就要求草图曲线封闭。

（2）直接输入SolidWorks文件

在Abaqus/CAE 2020可直接输入SolidWorks的.sldprt和.sldasm格式文件，无需转换中间格式。以前版本如需实现直接输入，需另外安装插件（免费）。

在Mesh模块的快捷工具箱，对孤立网格可进行Edit Mesh，其中节点/单元重新编号功能，以前版本只能对Part目标进行，现Abaqus/CAE 2020可对Assembly目标开展，更节约了时间。

Abaqus/CAE 2020可基于局部坐标系进行查询Point/Node、Distance、Geometry face normal、Element face normal等。

Abaqus/CAE 2020的Abaqus Python现包含SciPy、SymPy和Matplotlib等。

（6）Abaqus/Explicit接触初始化支持shrink fit analysis

主要用于Abaqus/Explicit的Johnson-Cook塑性模型，Abaqus/CAE 2020支持对Plastic和Equation of State(Eos)材料性能的*Tensile Failure失效参数定义。

Abaqus/CAE 2020新增对Hyperfoam材料的性能参数拟合，其操作方法与以前版本对Hyperelastic和Viscoelastic的参数评估一致。

Abaqus/CAE 2020移动Animation Options与Linked Viewports Manager命令一起，以使多视图可视化在一个界面即可操作完成。

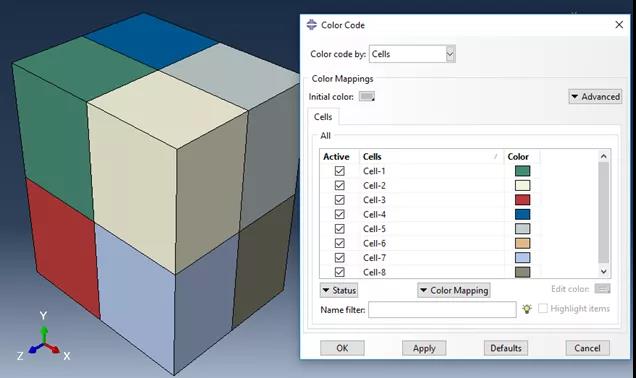

Abaqus/CAE 2020新增可选按照Cells或Faces的颜色分类，便于对复杂几何的切分Cells或Faces进行颜色识别，其可用于Part或Assembly目标。

Abaqus/CAE 2020对模型实例，可进行

Abaqus/CAE 2020新增关键字编辑器的页面跳动功能，减缓编辑大模型关键字的卡顿。对于超大模型大家还是老老实实用UE或Notepad吧。

Abaqus/CAE 2020可不同模型间的约束条件进行复制，减少新模型的约束建模时间。
