NCSIMUL Machine是一款数控仿真软件，用于G码验证和机床仿真。它可以检测编程错误和任何潜在的碰撞风险，使用实际加工的数控代码，驱动虚拟数控机床加工。可以仿真车削、钻孔、铣削(3- 5轴)、多任务以及复杂的加工，NCSIMUL Machine是先进的加工验证软件，用于仿真、验证和优化CNC程序。根据你的数控机床的实际特点，包括所有机床，刀具和材料的准确环境，动态验证加工程序的软件。

NCSIMUL – 优势:

• G-代码| CNC 机床仿真 / 程序验证

• 通过一台电脑，对机床程序事先进行测试，缩短了在线调试时间

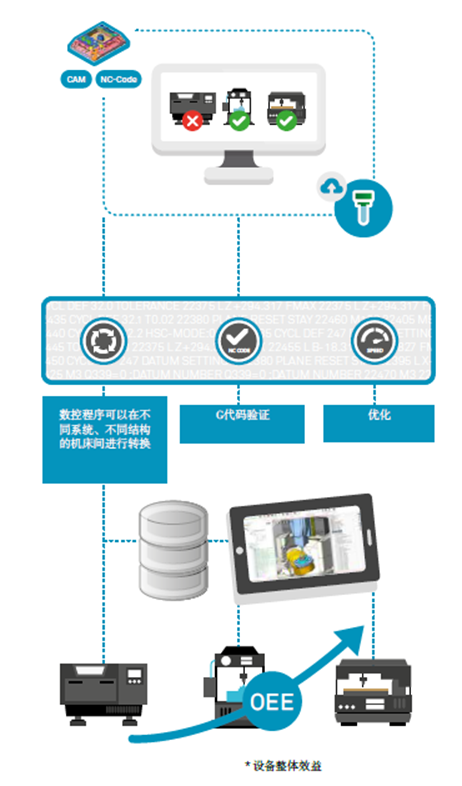

• 快速在数控机床间切换加工程序

• 保证了机床、夹具、毛坯及代码的正确性和可靠性

• 提高机床加工效率, 在此期间，数控机床始终保持在工作运行状态，而不是在进行没有增值的长时间调试

• NCSIMUL是一个很好的培训工具，可以按照不同机床品牌、轴数、系统、结构有针对性的进行学习，并减少培训中存在的风险和弊端

• 灵活沟通和移动浏览器,优化研制流程，降低研制成本，并优化内部团队，供货商和客户协作关系规范化

1.机床仿真模块

1）G代码仿真验证刀具路径，确保所使用的NC程序无碰撞，该程序验证考虑零件夹具、分度和初始移动。在CAM后处理之后，软件读取机器代码，保证您在实际机床上使用可靠、正确的加工程序。

2）NCSIMUL机床仿真将考虑所有机床参数包括:

• 零件在工作台上的初始定位

• 加工过程中的夹具添加和移除

• 零件在两个工序间的流转

• 刀具手工安装

• 操作人员数据输入

• G & M代码逻辑

• 刀具补偿 (半径,长度)

• 数控控制器逻辑

• 计算加时间

• 机床运动学和行程

• 进给速度和每个轴的方向

• 主轴扭矩

• 轴的加速/减速



3）G代码验证三步走

• 高性能G码验证

包括G码解码、全程序验证、交互式刀路仿真、自动错误检测和准确的加工周期预估。

• 运动模拟

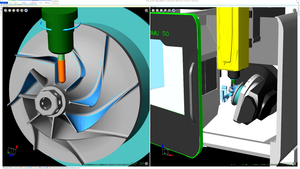

通过检测加工过程中的错误、碰撞（如：材料中的快速移动/主轴停止、零件切除等）包括探针宏程序，体验逼真的模拟和材料移除。

• 零件检查

与设计模型进行比较，材料的过切/残留检查可以根据公差快速方便的显示。动态的3D剖切能够进一步分析内部结构，并能测量厚度和孔深等。

4）易于集成

NCSIMUL与目前市场上主要的CAD和CAM数据系统都有数据接口，这能确保NCSIMUL与您现有的软件无缝集成。

2. NCSIMUL混合编程

NCSIMUL CAM 是新的NCSIMUL解决方案模块，丰富了现存的CAM工艺，简化CNC 编程并在车间内提供高灵活性。它允许单击目标机床进行变更，无需任何CAM重新编程。

从主流 CAM(CATIA, NX, Creo, TOPSOLID CAM, MASTERCAM, ...)或现存的CNC程序 (G代码格式), NCSIMUL CAM直接生成（无需外部后处理器）CNC本地程序，进行程序验证和优化的同时考虑加工现场的因素（刀具、切削条件、运动学、机床控制器……）

3.NCSIMUL优化

1）强大的数控加工时间优化功能

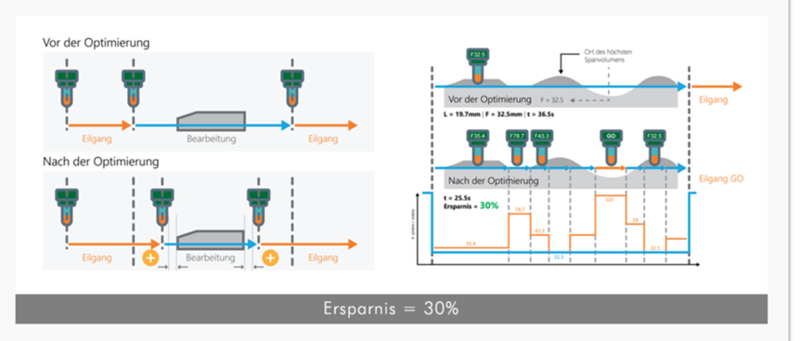

使用 NCSIMUL 智能优化模块，可以通过降低不必要的慢速进刀来减少零件周期时间，同时保持零件免受碰撞。经过优化后的程序将提高零件的表面质量、延长刀具寿命。

4）数字化文档

基于即时更新数据的交互操作

自动生成文档 - NCDoc

优势概览

•所有参与制造过程的团队成员的实时访问

•减少协作中的错误和误解

• 无纸化办公
